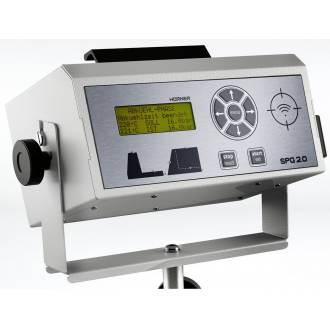

Прибор для протоколирования SPG 2.0

Прибор для протоколирования SPG 2.0
Заказать Узнать цену Задать вопрос Версия для печати

Наименование модели прибора для протоколирования

SPG 2.0

Артикул производителя

200-500-002

Количество сварочных протоколов во внутренней памяти прибора

10 000

Ввод данных

Ручной/RFID/опционально сканер

Интерфейс обмена данными

USB 2.0, тип А (скорость до 480 Мбит/с)

Формат формируемых протоколов сварки

PDF (сокращенный/расширенный)/ DataWor

Датчик давления в комплекте

до 160 Бар (опционально до 250 Бар)

Совместимые датчики температуры нагревательного элемента

PT 100 / PT 1000

Контролируемые параметры

давление и время сварки на всех этапах, температура нагревательного элемента машины, температура окружающего воздуха, контроль памяти

Возможность ввода дополнительных данных по трассируемости в соответствии с ISO 12176

номер объекта (32-значный буквенно-цифровой), ISO-код сварщика, код сварщика HÜRNER, первые дополнительные данные (20-значные буквенно-цифровые), вторые дополнительные данные (15-значные буквенно-цифровые), трассируемость по нормам ISO: код фитинга, код 1-й и 2-й трубы, длина труб; погодные условия, номер шва, компания-исполнитель, инвентарный номер

Сварочные стандарты

DVS, WIS, SEDIGAS, UNI, другие по запросу

Количество строк LCD дисплея

4

Количество символов в строке LCD дисплея

20

Высота символов LCD дисплея

5мм

Подсветка дисплея

Присутствует

Визуализация сварочного процесса

Отображение установленных и фактических параметров сварки на LCD дисплее + наглядная диаграмма сварочного цикла с подсветкой его этапов контрольными светодиодами

Класс защиты корпуса прибора

IP 54

Напряжение питания

230 В / 50Гц

Мощность потребляемая

22 Вт

Размеры прибора

240 х 120 х 185 мм

Масса блока самого прибора без оснастки

3 кг

Прибор для протоколирования HÜRNER SPG 2.0 предназначен для легкого и надежного управления сварочным процессом при стыковой сварке полимерных труб и протоколирования сварочных параметров согласно стандарта ISO 12176.

Устройство протоколирования специально разработано для установки и работы на машинах стыковой сварки HÜRNER с гидравлическим приводом, не оборудованных встроенной системой протоколирования. Конечно же данный прибор также применим для работы со сварочным оборудованием других производителей. На каждом этапе сварочного цикла протоколёр SPG 2.0 показывает заданные и фактические значения давления и времени сварки, тем самым помогает сварщику выполнять и завершать сварочный процесс правильно и в соответствии с выбранным стандартом сварки.

Прибор автоматически рассчитывает все необходимые параметры сварочного цикла при указании сварщиком-оператором материала, любого диаметра и SDR свариваемой полимерной трубы. Благодаря встроенному датчику температуры окружающего воздуха, микропроцессорная система управления SPG 2.0 автоматически вносит необходимые поправки по времени каждого этапа сварочного цикла в зависимости от температуры окружающей среды. Ввод данных возможен тремя способами: ручной ввод, ввод данных при помощи опционально поставляемого сканера или при помощи встроенного RFID транспондера. При необходимости оператор может указать следующие дополнительные данные по трассируемости согласно ISO 12176, для их дальнейшего отображения в протоколах сварки: номер объекта (32-значный буквенно-цифровой), ISO-код сварщика, код сварщика HÜRNER, первые дополнительные данные (20-значные буквенно-цифровые), вторые дополнительные данные (15-значные буквенно-цифровые), трассируемость по нормам ISO: код фитинга, код 1-й и 2-й трубы, длина труб; погодные условия, номер шва, компания-исполнитель, инвентарный номер.

После ввода данных и начала сварочного процесса SPG 2.0 в режиме подсказок ведет сварщика на протяжении всего сварочного процесса, отображая при этом на дисплее заданные и фактические параметры температуры нагревательного элемента сварочной машины и давления сварки, все этапы сварочного цикла так же отслеживаются по времени. В случае возникновения ошибок оператора или при выходе фактических параметров за пределы допуска, заданного выбранным сварочным стандартом, SPG 2.0 предупреждает оператора звуковым зуммером о необходимости корректировки фактических параметров сварочного процесса. При критических отклонениях сварочных параметров прибор прерывает сопровождение сварочного процесса с формированием отчета (протокола сварки) о незавершенной сварке, в котором будет отражена причина прерывания, аналогичное сообщение выводится и на дисплей прибора. Для удобства на лицевой панели прибора располагается наглядная диаграмма сварочного цикла с контрольными светодиодами, которые своей подсветкой наглядно отображают текущий и завершенные этапы сварочного процесса. Все выполняемые сварочные процессы прибор SPG 2.0 записывает во внутреннюю память. Возможен просмотр кратких сварочных отчетов на дисплее прибора SPG 2.0, а также их распечатка в виде самоклеящихся этикеток на специальном, опционально поставляемом принтере этикеток, подключаемом к прибору. Для полноценной распечатки протоколов и их обработки на ПК необходимо скопировать необходимые отчеты через встроенный USB порт на стандартную флеш-карту. Отчеты доступны как в общедоступном формате PDF (сокращенный и расширенный варианты), так и в формате коммерческой программы HÜRNER DataWork для глубокого их анализа, обработки и систематизации. Меню аппарата на русском языке.

В стандартный комплект поставки прибора для протоколирования SPG 2.0 входят:

  • основной электронный блок прибора протоколирования SPG 2.0;
  • кронштейн с возможностью изменения угла наклона прибора при эксплуатации;

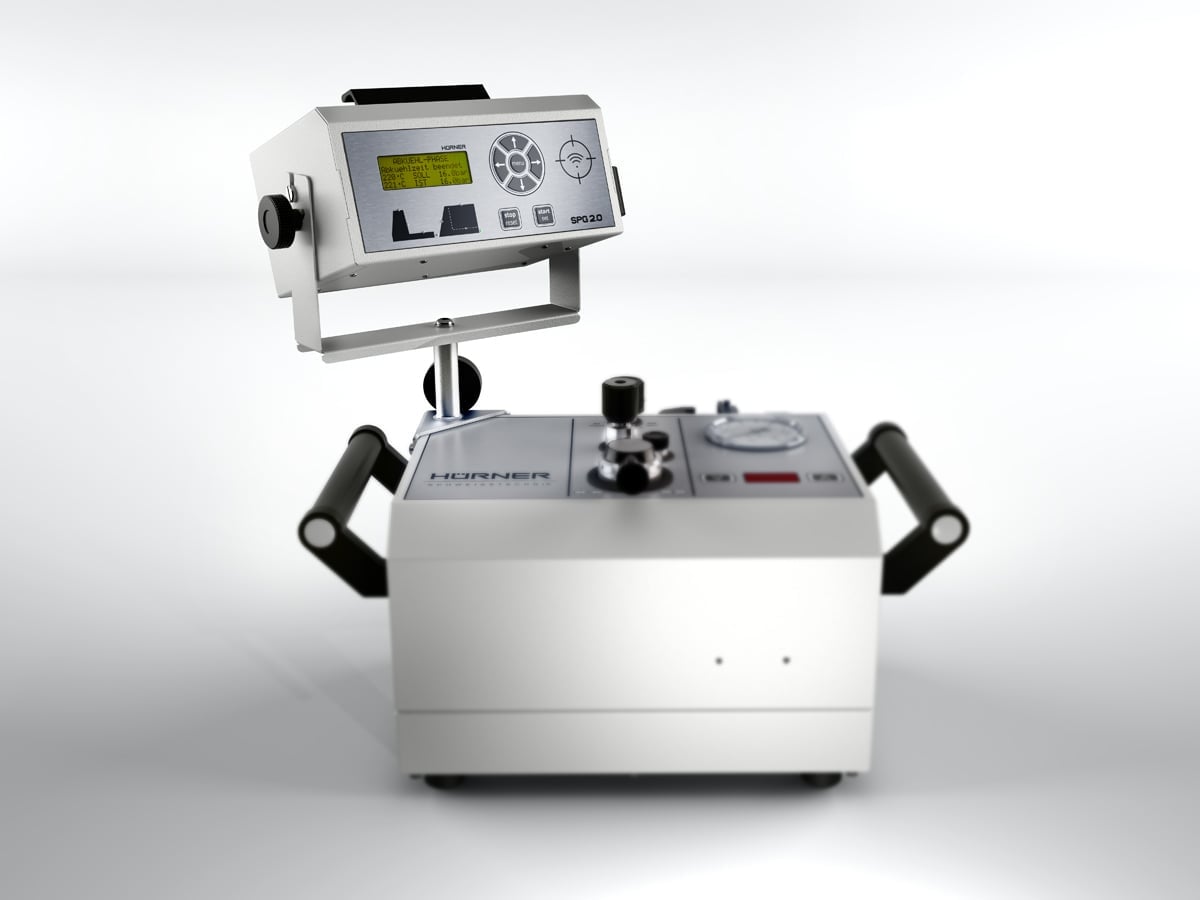

  • стойка для стандартного крепления прибора к корпусу гидроблока сварочной машины;
  • датчик давления до 160 Бар или опционально до 250 Бар;
  • соединительный кабель для подключения прибора к датчику давления;
  • соединительный кабель для подключения прибора к датчику температуры нагревательного элемента;
  • пластиковая RFID карточка оператора для доступа к меню настроек пользователя прибора;
  • транспортный стальной кейс.

Обращаем Ваше внимание на следующее:

Датчик температуры нагревательного элемента в комплект поставки прибора протоколирования не входит, т.к. у большинства сварочных машин он уже встроен в нагревательный элемент. Установка, настройка и калибровка прибора протоколирования на сварочные машины производится исключительно в нашем сервисном центре. Прибор устанавливается и настраивается для работы только с одной определенной сварочной машиной, при необходимости использовать прибор с другой сварочной машиной потребуется его переустановка с проведением повторной калибровки для корректной работы совместно с другой сварочной машиной.

При подключении прибора протоколирования к сварочным машинам сторонних производителей необходимо обследование сварочной машины на предмет возможности его подключения. Как правило требуется произвести дополнительные технические работы с установкой дополнительных электрических разъемов для подключения прибора.

Прибор для протоколирования HÜRNER SPG 2.0 предназначен для легкого и надежного управления сварочным процессом при стыковой сварке полимерных труб и протоколирования сварочных параметров согласно стандарта ISO 12176.

Устройство протоколирования специально разработано для установки и работы на машинах стыковой сварки HÜRNER с гидравлическим приводом, не оборудованных встроенной системой протоколирования. Конечно же данный прибор также применим для работы со сварочным оборудованием других производителей. На каждом этапе сварочного цикла протоколёр SPG 2.0 показывает заданные и фактические значения давления и времени сварки, тем самым помогает сварщику выполнять и завершать сварочный процесс правильно и в соответствии с выбранным стандартом сварки.

Прибор автоматически рассчитывает все необходимые параметры сварочного цикла при указании сварщиком-оператором материала, любого диаметра и SDR свариваемой полимерной трубы. Благодаря встроенному датчику температуры окружающего воздуха, микропроцессорная система управления SPG 2.0 автоматически вносит необходимые поправки по времени каждого этапа сварочного цикла в зависимости от температуры окружающей среды. Ввод данных возможен тремя способами: ручной ввод, ввод данных при помощи опционально поставляемого сканера или при помощи встроенного RFID транспондера. При необходимости оператор может указать следующие дополнительные данные по трассируемости согласно ISO 12176, для их дальнейшего отображения в протоколах сварки: номер объекта (32-значный буквенно-цифровой), ISO-код сварщика, код сварщика HÜRNER, первые дополнительные данные (20-значные буквенно-цифровые), вторые дополнительные данные (15-значные буквенно-цифровые), трассируемость по нормам ISO: код фитинга, код 1-й и 2-й трубы, длина труб; погодные условия, номер шва, компания-исполнитель, инвентарный номер.

После ввода данных и начала сварочного процесса SPG 2.0 в режиме подсказок ведет сварщика на протяжении всего сварочного процесса, отображая при этом на дисплее заданные и фактические параметры температуры нагревательного элемента сварочной машины и давления сварки, все этапы сварочного цикла так же отслеживаются по времени. В случае возникновения ошибок оператора или при выходе фактических параметров за пределы допуска, заданного выбранным сварочным стандартом, SPG 2.0 предупреждает оператора звуковым зуммером о необходимости корректировки фактических параметров сварочного процесса. При критических отклонениях сварочных параметров прибор прерывает сопровождение сварочного процесса с формированием отчета (протокола сварки) о незавершенной сварке, в котором будет отражена причина прерывания, аналогичное сообщение выводится и на дисплей прибора. Для удобства на лицевой панели прибора располагается наглядная диаграмма сварочного цикла с контрольными светодиодами, которые своей подсветкой наглядно отображают текущий и завершенные этапы сварочного процесса. Все выполняемые сварочные процессы прибор SPG 2.0 записывает во внутреннюю память. Возможен просмотр кратких сварочных отчетов на дисплее прибора SPG 2.0, а также их распечатка в виде самоклеящихся этикеток на специальном, опционально поставляемом принтере этикеток, подключаемом к прибору. Для полноценной распечатки протоколов и их обработки на ПК необходимо скопировать необходимые отчеты через встроенный USB порт на стандартную флеш-карту. Отчеты доступны как в общедоступном формате PDF (сокращенный и расширенный варианты), так и в формате коммерческой программы HÜRNER DataWork для глубокого их анализа, обработки и систематизации. Меню аппарата на русском языке.

В стандартный комплект поставки прибора для протоколирования SPG 2.0 входят:

  • основной электронный блок прибора протоколирования SPG 2.0;
  • кронштейн с возможностью изменения угла наклона прибора при эксплуатации;
  • стойка для стандартного крепления прибора к корпусу гидроблока сварочной машины;
  • датчик давления до 160 Бар или опционально до 250 Бар;
  • соединительный кабель для подключения прибора к датчику давления;
  • соединительный кабель для подключения прибора к датчику температуры нагревательного элемента;
  • пластиковая RFID карточка оператора для доступа к меню настроек пользователя прибора;
  • транспортный стальной кейс.

Обращаем Ваше внимание на следующее:

Датчик температуры нагревательного элемента в комплект поставки прибора протоколирования не входит, т.к. у большинства сварочных машин он уже встроен в нагревательный элемент. Установка, настройка и калибровка прибора протоколирования на сварочные машины производится исключительно в нашем сервисном центре. Прибор устанавливается и настраивается для работы только с одной определенной сварочной машиной, при необходимости использовать прибор с другой сварочной машиной потребуется его переустановка с проведением повторной калибровки для корректной работы совместно с другой сварочной машиной.

При подключении прибора протоколирования к сварочным машинам сторонних производителей необходимо обследование сварочной машины на предмет возможности его подключения. Как правило требуется произвести дополнительные технические работы с установкой дополнительных электрических разъемов для подключения прибора.
