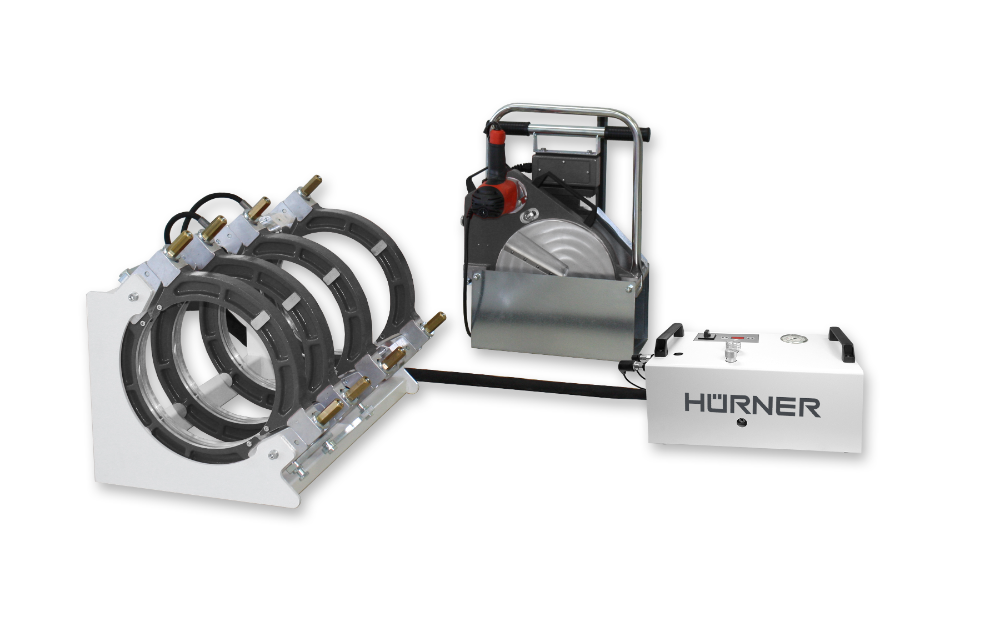

Сварочная машина c гидравлическим приводом Hurner SmartLine 2.0 250

Сварочная машина SmartLine 2.0 250 является второй по лёгкости и компактности стыковой сварочной машиной производства HÜRNER Schweisstechnik GmbH (Германия), оборудованной гидравлическим приводом сведения/разведения зажимов центратора. Данная модель предназначена для стыковой сварки полимерных труб, изготовленных из ПЭ, ПП и ПВДФ с диаметрами от 63мм до 250мм, вкладыши для труб диаметром 63мм являются опциональной позицией при заказе машины данного типоразмера. Машинакомплектуется легкой и компактной гидростанцией, вес которой с кабелем питания составляет менее 23кг. Гидростанции унифицированы и могут использоваться для работы с любыми центраторами сварочных машин серии SmartLine 2.0 типоразмеров от 160 до 355. Гидростанция оборудована защитным металлическим кожухом, закрывающим с 4-х сторон ее внутренние жизненно важные элементы.

Все органы управления и контроля процесса сварки вынесены на верхнюю панель гидростанции: цифровой регулятор температуры с ярким дисплеем отображения температуры и GT кнопками настройки температуры, большой, хорошо читаемый высокоточный манометр с глицериновым заполнением для исключения дрожания стрелки при считывании показаний, клапан регулировки давления и клапан сброса давления с большими удобными алюминиевыми рукоятками с накаткой от проскальзывания пальцев оператора, самовозвратный переключатель флажкового типа для управления режимом движения подвижной каретки центратора. Для удобства переноски гидростанция оборудована двумя эргономичными рукоятками. Нагревательный элемент с высококачественным долговечным антипригарным PTFE покрытием подсоединяется непосредственно к гидростанции. Легкое подключение гидропривода центратора к гидростанции обеспечивается гибкими рукавами высокого давления (РВД) при помощи быстроразъемных соединений (БРС), не требующих применения инструмента при подключении.

Отличительной особенностью новых сварочных машин серии SmartLine 2.0 250 является легкий и компактный, не разборный центратор, собранный на жёсткой стальной раме и имеющий основные зажимы, выполненные из высокопрочного алюминиевого сплава. Вес центратора составляет всего 54кг. Силовой каркас центратора машины выполнен из стальных профильных труб, объединенных по бокам ребрами жесткости из стального листа, и имеет большой запас прочности, исключающий изгиб и кручение пространственной рамы даже при сварке длинных отрезков труб с любым показателем SDR. Сменные редукционные вкладыши для труб меньших диаметров для центраторов машин новой серии SmartLine 2.0 выполнены из листовой оцинкованной стали и имеют насечки для надежной фиксации труб. Небольшая толщина сменных вкладышей позволяет без проблем использовать машину для сварки коротких фасонных элементов с трубой, отводов и фитингов с короткими хвостовыми частями, для этого второе неподвижное кольцо центратора может быть жестко соединено с подвижной кареткой быстросъемными специальными планками, становясь при этом тоже подвижным.

При необходимости, машины SmartLine 2.0 250 могут быть опционально дооснащены прибором для протоколирования сварочных параметров HÜRNER SPG 2.0, который в режиме диалога с оператором координирует весь сварочный процесс отображая и записывая требуемые и фактические параметры сварочного цикла. После завершения сварочного процесса SPG 2.0 формирует и записывает в свою внутреннюю память сварочный протокол по каждому циклу сварки, который в последствии можно скопировать на стандартный USB носитель и распечатать или сохранить для дальнейшей распечатки или обработки данных на ПК. Сварочные протоколы формируются в общедоступном формате PDF. При работе с прибором протоколирования оператору нет необходимости использовать бумажные сварочные таблицы и таймер для отслеживания времени каждого из этапов цикла сварки, т.к. все необходимые данные для всех типоразмеров, материалов труб и их SDR рассчитываются автоматически, оператору нужно лишь указать требуемые параметры свариваемой трубы (материал, диаметр и SDR) и следовать подсказкам прибора протоколирования во время сварочного процесса, корректно выполняя его указания.

В стандартный комплект поставки сварочной машины входят следующие компоненты:

• Центратор для фиксации труб при сварке с гидравлическим приводом и 4-мя зажимами;
• Гидравлическая станция с электроприводом и органами управления сварочной машиной;
• Нагревательный элемент с высококачественным стойким PTFE покрытием;
• Торцеватель с электроприводом и микровыключателем безопасности;
• Корзина (стальная подставка) для хранения и транспортировки нагревателя и торцевателя;
• Комплект сменных редукционных вкладышей для труб различных диаметров (зависит от заказа).

Опционально возможна комплектация машины следующими элементами: вкладышами для труб диаметром 63мм, прибором протоколирования HÜRNER SPG 2.0, электронным таймером времени сварки, комплектом запасных ножей, устройством для снятия внешнего грата, роликовыми опорами для труб, зажимом для фланцев.
